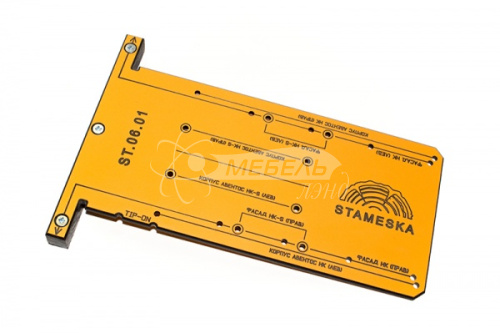

Шаблон для разметки авентос HK HKS ST.06.01

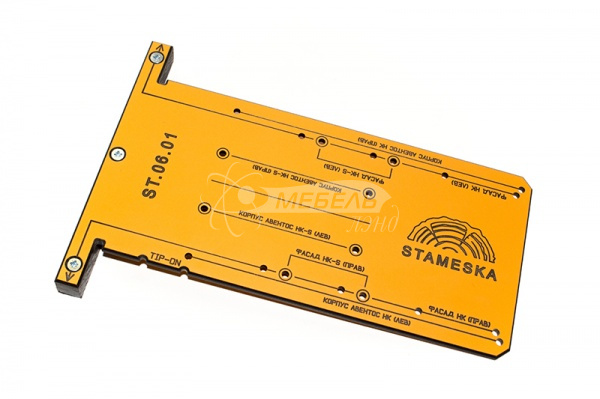

Мебельный шаблон ST.06.01 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной разметки подъемных механизмов Aventos HK и HK-S.

Для установки Вам потребуется. Шаблон ST.06.01. Для разметки кернер или карандаш. Сверло диаметром 5 мм.



Как пользоваться мебельным шаблоном STAMESKA ST.06.01:

1. Разметка корпуса:

Корпус может быть как собранном так и в разобранном виде ( в собранном- шаблон базируется в верхних углах ящика, при разобранном, используется используется дополнительная выступающая часть со стрелкой). В зависимости от механизма HK или HK-S производится разметка по надписи «корпус HK или HK-S» (правая или левая сторона).

После разметки необходимо просверлить два отверстия диаметром 5 мм для базирования механизма.

2. Разметка фасада:

Установите шаблон на тыльную часть фасада совместив упор шаблона с верхней кромкой фасада, а дополнительный выступающий элемент со стрелкой с боковой кромкой. Произведите при помощи кернера или карандаша разметку фасада используя надписи фасад HK-S или фасад HK в зависимости от механизма.

3. Прикрутите держатель к фасаду.

При использовании механизма HK или HK-S с TIP-ON произведите разметку на корпусе в нужном месте при помощи надписи TIP-ON.
