Описание товара

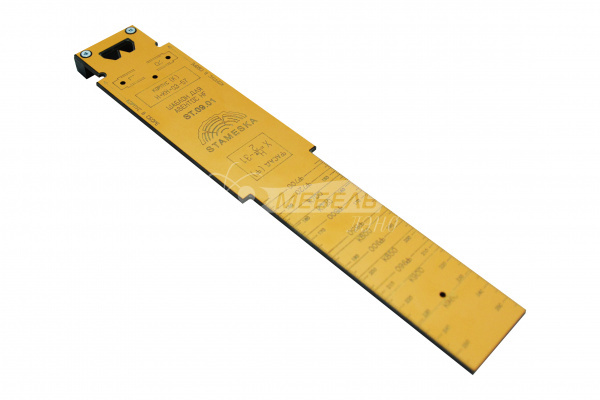

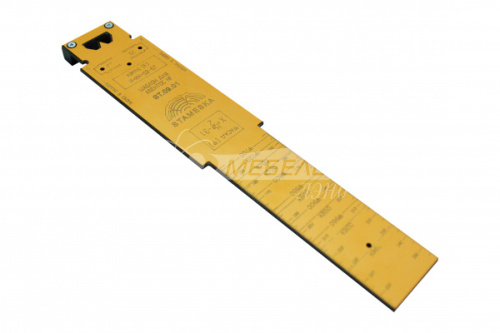

Мебельный шаблон ST.09.01 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной разметки складного подъемного механизма Aventos HF.
Для установки Вам потребуется.
Как пользоваться мебельным шаблоном STAMESKA ST.09.01:
1.Разметка корпуса:
При проектировании корпусов – стандарт кухонных ящиков (700, 720, 800, 830, 900, 960 мм) расчет не потребуется. На шаблоне нанесены основные стандартные размеры для корпусов и фасадов.
Рассмотрим на примере ящика 720 мм – высота.
·Прикладываем шаблон к одной из сторон боковой стенки ящика (если корпус уже собран используем базу с меткой корпус в сборе, если ящик в разобранном виде используем пластиковый упор шаблона) и ставим метку возле линии К720. Поворачиваем шаблон на 90° и совмещаем носик шаблона с меткой. Отмечаем два отверстия для сверления под подъемный механизм.
·Если ящик нестандартной высоты то производим расчет по формуле H=KHх0.3-57 и ставим метку на линейке шаблона согласно получившийся цифре.
·Пример: ящик 870 H=870х0,3-57=204
2.Разметка фасада:
·Прикладываем шаблон к нижней части фасада справа и слева ставим метку напротив нужного нам значения (например, если корпус у нас 720 - ставим метку напротив Ф720 на шаблоне). Переворачиваем шаблон на 90° и отмечаем 2 отверстия для держателя фасада.
·Если корпус нестандартных размеров: производим расчет по формуле Х= HF/2-31 где HF – это размер высоты фасада
·Пример: высота ящика 870 мм то высота фасада для данного ящика будет 431мм.
Х=431/2-31=184,5 мм ставим метку напротив гравировки шаблона на значении 184,5
