ОПИСАНИЕ ТОВАРА

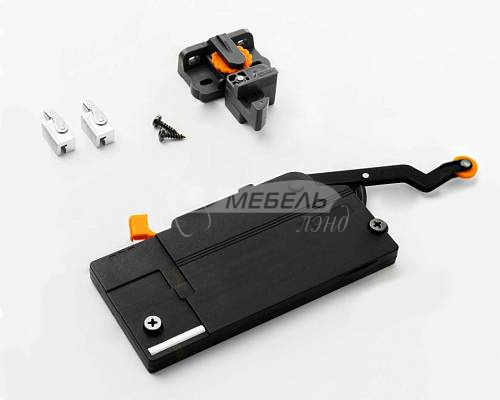

Интегрированный механизм PB-2IN1-MOTION - обязательная комплектующая для сборки системы выдвижения Modern Slide Soft Move для мебельного ящика. Состоит из двух элементов:
- Направляющий механизм
- Механизм-активатор со встроенной регулировкой зазора

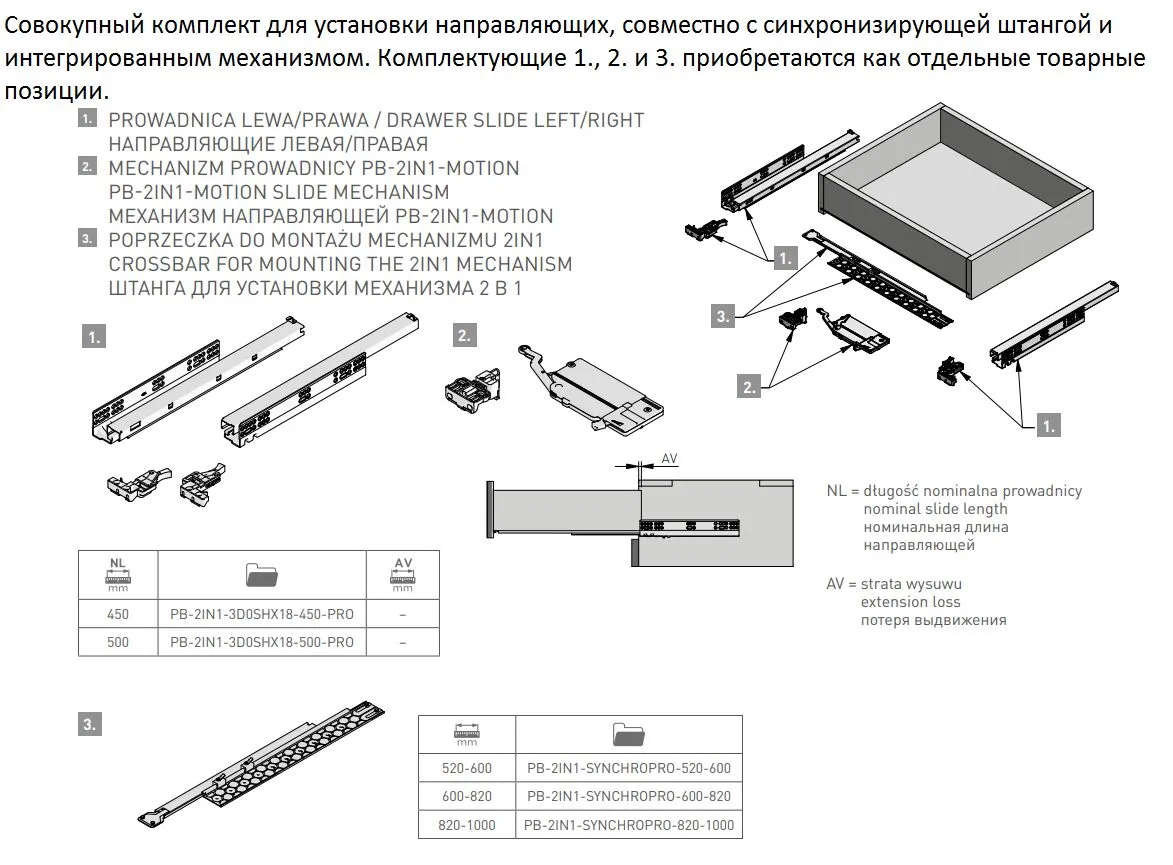

Данное изделие используется только совместно с направляющими PB-2IN1-3D0SHX18-…-PRO и синхронизатором PB-2IN1-SYNCHROPRO… Указанные направляющие и синхронизатор подбираются отдельно, в зависимости от длины и ширины ящика.
Порядок сборки и регулировки Modern Slide Soft Move
- При помощи рулетки делаем разметку для направляющих, на левой и правой боковине, внутри мебельного модуля (шкафа). Все монтажные размеры указаны в инструкции, входящей в комплект. Минимальная рекомендуемая высота установки - 41 мм.
- Прикручиваем к боковинам левостороннюю и правостороннюю направляющие.

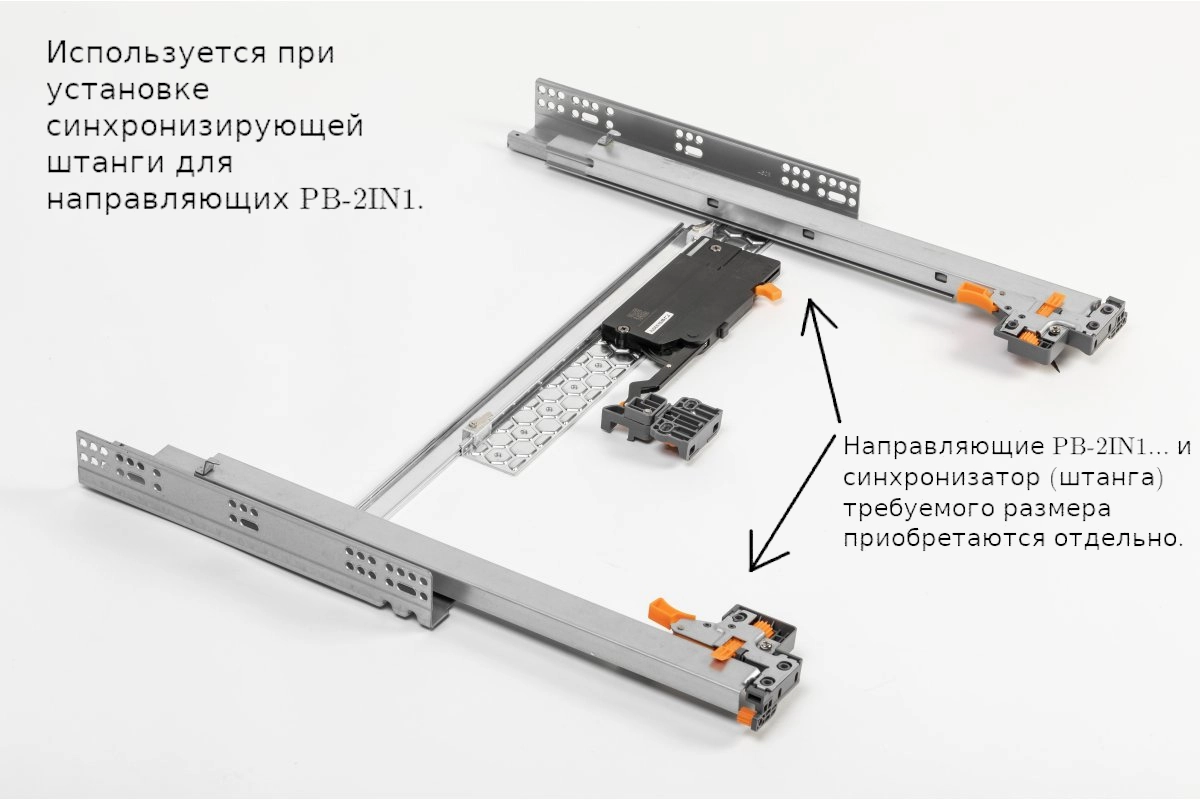

- Устанавливаем снизу направляющих обе части синхронизатора (PB-2IN1-SYNCHROPRO…); вставляем выступающие штифты в соответствующие отверстия направляющих.
- Обе части синхронизатора скрепляем клипсами и фиксируем рычажками их положение.
- На синхронизатор устанавливаем направляющий механизм. Положение механизма на перекладине (синхронизаторе) зависит от внутренней ширины шкафа (параметры указаны на дополнительном изображении, на странице товара).
- Устанавливаем на ящик крепления направляющих (с левой и с правой стороны) и активатор механизма. Положение активатора также зависит от внутренней ширины шкафа (параметры указаны на дополнительном изображении, на странице товара). При монтаже крепления направляющей, часть крепления выступает за бок ящика.
- В задней части ящика просверливаем отверстия, для соединения с направляющими. Разметка отверстий указана на дополнительном изображении, на странице товара.
- Ящик ставим на выдвинутые направляющие и вдвигаем в корпус.
- При необходимости, осуществляем регулировку фасада в трех плоскостях: а) +/- 1,5 мм по ширине, б) 0 - 3 мм по высоте, в) 2 - 6 мм по глубине.
- Если необходимо снять ящик с направляющих, нужно использовать рычаг, который находится на креплении направляющей.
- Сила выдвижения ящика регулируется с помощью рычага, расположенного в направляющем механизме.
ВАЖНОЕ ДОПОЛНЕНИЕ
- Направляющие и синхронизатор, необходимые для сборки системы Modern Slide Soft Move, приобретаются отдельно (ссылки на товары представлены в разделе "Аксессуары / Сопутствующие товары" ниже).
